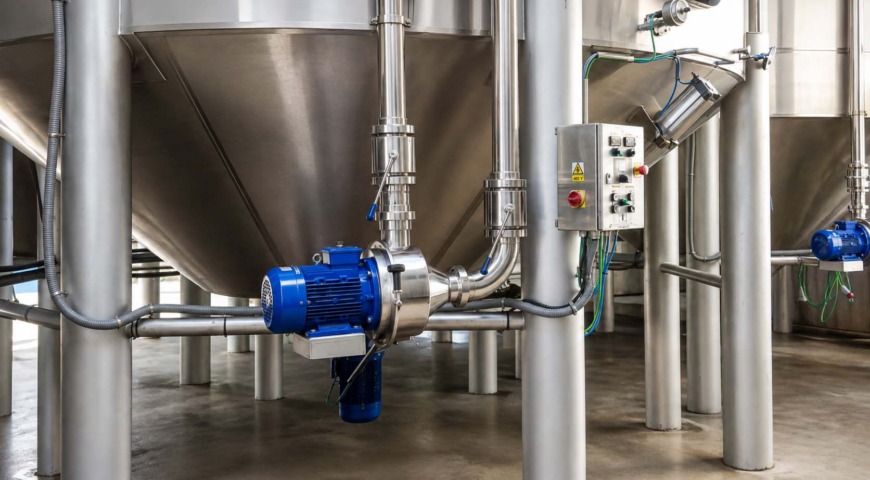

Agitadores industriales: cómo elegir el sistema adecuado

Un agitador industrial induce movimiento en un fluido dentro de un depósito o reactor para mezclar, homogeneizar, dispersar o mantener la suspensión de sólidos en líquidos. Elegir bien el agitador no basta: su resultado depende tanto del propio agitador como del depósito en el que se instala, algo que muchos catálogos de producto no explican.

En este artículo explicamos qué tipos de agitadores industriales para tanques existen, qué parámetros determinan su selección y, sobre todo, por qué el diseño del agitador y el del depósito deben resolverse juntos.

¿Qué es un agitador industrial?

Un agitador industrial es un dispositivo que combina un accionamiento (motor y reductor), un eje y uno o varios impulsores que generan un patrón de flujo determinado dentro de un depósito o reactor. La calidad de un sistema de mezcla no depende solo del agitador: los diseños que mejor funcionan resuelven juntos las necesidades del proceso y las de la estructura del depósito.

En Eurocalder diseñamos y fabricamos depósitos y reactores con sistemas de agitación integrados desde la fase de ingeniería, en lugar de tratar la fabricación de agitadores como una pieza añadida a un recipiente ya cerrado.

Agitación, mezcla, homogeneización y dispersión: diferencias

No todos los agitadores producen el mismo grado de mezcla ni sirven para la misma operación.

Aplicaciones de la agitación industrial

La agitación interviene en la homogeneización, la disolución de sólidos, el mantenimiento de sólidos en suspensión, la dispersión y emulsificación de fases, la neutralización y reacción química, la fermentación, la transferencia de calor y la prevención de la estratificación térmica. Cada aplicación exige un tipo de impulsor y una velocidad distintos.

Tipos de agitadores según su instalación

El agitador vertical superior, instalado sobre la cubierta del depósito, es el más habitual para mezcla general, homogeneización y reactores. Por su parte, el agitador lateral, montado en la virola, se usa en grandes depósitos para mantener uniformidad sin ocupar la parte superior. El agitador de fondo aporta buena circulación desde la base con menor volumen muerto, útil en aplicaciones higiénicas. En el caso del agitador sumergible, este trabaja dentro del fluido y es frecuente en tratamiento de aguas y lodos. El agitador portátil se emplea en bidones o IBC, y el agitador magnético evita penetraciones mecánicas directas en procesos higiénicos o equipos cerrados.

Tipos de flujo e impulsores

Según la dirección del flujo que generan, los impulsores se clasifican en axiales (producto paralelo al eje, adecuado para homogeneización y suspensión), radiales (producto hacia la pared, para dispersión y mayor turbulencia) y tangenciales (el fluido gira alrededor del eje, con riesgo de vórtice si el tanque no tiene deflectores).

La velocidad de giro del impulsor condiciona la eficiencia de los procesos de mezcla tanto como el propio diseño del impulsor. Entre los tipos más habituales están la hélice marina y el hidrofoil para líquidos poco viscosos, la turbina de palas inclinadas para mezcla general, la turbina radial o de disco para dispersión, y el áncora o la cinta helicoidal para productos de alta viscosidad.

Componentes de un agitador industrial

Un agitador combina una unidad de accionamiento (motor eléctrico o neumático, motorreductor, variador de frecuencia), un reductor que aumenta el par disponible, un acoplamiento, un eje que transmite el movimiento hasta el impulsor, rodamientos y soportes, y un sistema de estanqueidad —retén, prensaestopas o cierre mecánico simple o doble— que evita fugas en el punto donde el eje atraviesa el depósito. La brida y el anclaje transmiten las cargas del agitador a la estructura del recipiente.

Cómo se selecciona un agitador: parámetros clave

No existen reglas simplificadas del tipo «tantos kW por metro cúbico»: el dimensionamiento exige datos reales del fluido, la geometría y el resultado que se busca.

Diseño conjunto del agitador y el depósito

Este es el bloque que decide si un agitador bien seleccionado funciona bien en la práctica. La relación entre altura y diámetro del depósito influye en la circulación, el número de impulsores necesarios y las zonas muertas. Los deflectores reducen el vórtice y mejoran la circulación vertical; sin ellos, el producto puede girar como un único cuerpo sin mezclarse realmente.

El fondo —plano, cónico, abombado o autovaciante— condiciona el drenaje, la sedimentación y la posición del impulsor. Los elementos internos —serpentines, sondas, soportes— pueden generar sombras de agitación si no se coordinan con el diseño del agitador. Un agitador correctamente seleccionado puede funcionar mal si la geometría, los apoyos o las conexiones del depósito no se han diseñado conjuntamente con él.

Potencia, par y velocidad

La potencia es la energía mecánica suministrada al sistema; el par es la capacidad del accionamiento para vencer la resistencia del producto. La velocidad de rotación condiciona el patrón de flujo, la cizalla y el riesgo de vórtice, y el diámetro del impulsor influye de forma decisiva en el bombeo y la potencia requerida. Aumentar la velocidad no siempre mejora la mezcla: puede incrementar la espuma, la cizalla o el consumo sin aportar beneficio real.

Presión, vacío y estanqueidad

En depósitos a presión o a vacío, el sistema de estanqueidad debe ser compatible químicamente con el producto, resistir la presión de trabajo y permitir refrigeración o lubricación cuando sea necesario. Un cierre mecánico simple o doble no es intercambiable entre aplicaciones: la elección depende del riesgo de fuga admisible y de las condiciones del proceso.

Diseño higiénico y limpieza CIP

En alimentación, farmacia y cosmética, el agitador debe permitir una limpieza eficaz sin desmontaje: acabado superficial adecuado, soldaduras higiénicas, ausencia de zonas muertas y juntas compatibles con los detergentes empleados. El eje y las palas pueden generar sombras de limpieza si no se ubican correctamente, del mismo modo que ocurre con cualquier elemento interno de un depósito preparado para CIP.

Seguridad y zonas ATEX

En atmósferas potencialmente explosivas, el motor, la puesta a tierra, el control de electricidad estática y la protección frente a sobretemperatura deben ajustarse a la zona, categoría y grupo concretos de la instalación. No debe presentarse un agitador como «ATEX» de forma genérica: la configuración exacta depende del análisis de riesgo de cada planta.

Problemas habituales

Escalado industrial

Un resultado obtenido en laboratorio no se traslada a planta simplemente multiplicando dimensiones: el escalado debe considerar la potencia por volumen, la velocidad periférica, la capacidad de bombeo y el tiempo de mezcla, entre otras variables, para mantener el mismo resultado del proceso a mayor escala.

Agitadores por sector

Los requisitos cambian mucho entre sectores industriales. En alimentación y bebidas, la agitación interviene en mezcla, disolución y fermentación. Para el sector de química y procesos, interviene en reacción, neutralización y dispersión. En farmacéutica y cosmética, en emulsiones y homogeneización higiénica. En tratamiento de aguas, en coagulación, floculación y homogeneización de lodos.

Diseño y fabricación de depósitos y reactores con agitación integrada

En Eurocalder desarrollamos proyectos de calderería industrial para diferentes procesos y sectores, diseñando reactores de mezcla y homogeneización, reactores con control térmico y fermentadores con sistemas de agitación integrados desde la fase de ingeniería, además de depósitos y tanques preparados para recibir un agitador según el proceso del cliente.

¿Necesitas un depósito o reactor con sistema de agitación diseñado a medida? Solicita una consultoría técnica.

Preguntas frecuentes

¿Qué es un agitador industrial?

Es un equipo que combina un accionamiento, un eje y uno o varios impulsores para inducir movimiento en un fluido dentro de un depósito o reactor. Su función es mezclar, homogeneizar, dispersar fases o mantener sólidos en suspensión, según el impulsor y la velocidad seleccionados.

¿Qué diferencia hay entre un agitador y un mezclador?

En la práctica ambos términos se usan de forma similar para describir el equipo que induce movimiento en un fluido. La diferencia suele estar en el contexto: «agitador» es más habitual en depósitos y reactores de proceso, mientras que «mezclador» se usa a menudo para equipos específicos de mezcla de sólidos o pastas.

¿Qué impulsor se utiliza para productos viscosos?

Para productos de alta viscosidad se emplean impulsores de tipo áncora o cinta helicoidal, que trabajan próximos a las paredes del depósito y generan un flujo en régimen laminar. En el caso de viscosidades bajas o medias son más habituales las hélices marinas, los hidrofoils o las turbinas de palas inclinadas.

¿Para qué sirven los deflectores?

Los deflectores rompen el flujo tangencial que provoca que todo el producto gire como un único cuerpo alrededor del eje, sin mezclarse realmente. Mejoran la circulación vertical, reducen el vórtice y aumentan la eficacia de la mezcla, especialmente en depósitos sin agitador lateral.

¿Eurocalder suministra el depósito y el sistema de agitación?

Eurocalder diseña y fabrica depósitos y reactores con sistemas de agitación integrados desde la fase de ingeniería, resolviendo conjuntamente la geometría del recipiente, los deflectores, el fondo y las cargas estructurales que genera el agitador, en lugar de tratarlo como una pieza añadida a un depósito ya construido.

Resumen

• El resultado de un agitador depende tanto de su selección como del diseño del depósito en el que se instala.
• Agitación, mezcla, homogeneización, dispersión y suspensión son conceptos distintos, no sinónimos intercambiables.
• El tipo de flujo (axial, radial o tangencial) y el impulsor deben elegirse según el producto y la operación requerida.
• Los deflectores, el fondo y los elementos internos del depósito condicionan tanto la eficacia de la mezcla como la limpieza CIP.
• No debe presentarse un agitador como válido para cualquier proceso ni como «ATEX» de forma genérica.
