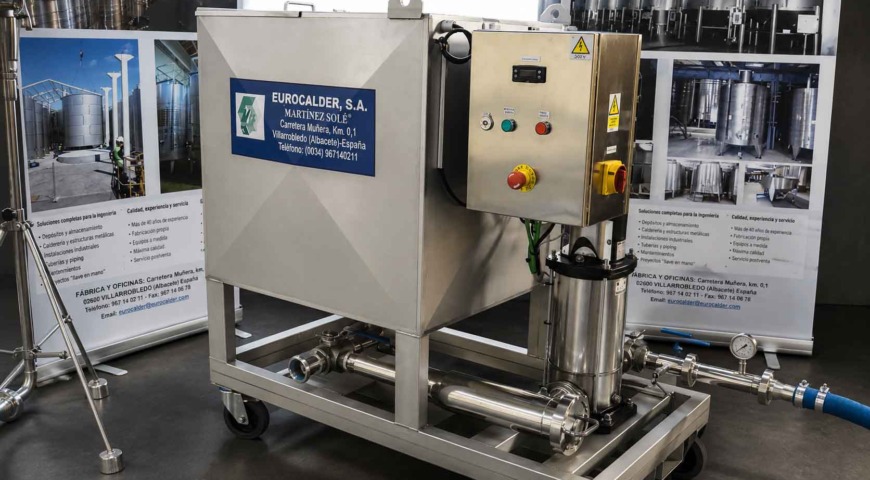

Limpieza CIP: qué es, cómo funciona y diseño del equipo

La limpieza CIP (Cleaning in Place), también llamada limpieza in situ, permite limpiar el interior de depósitos, tuberías y equipos de proceso sin desmontarlos. Para que funcione no basta con un buen detergente o un programa automático: el equipo debe estar diseñado, desde su fase de diseño, para que la solución de limpieza llegue a todas sus superficies y drene por completo sin detener la producción más tiempo del necesario.

En este artículo explicamos qué es la limpieza CIP, en qué se diferencia de COP y SIP, cómo funciona un ciclo y, sobre todo, qué debe tener el diseño de un depósito o reactor para poder limpiarse eficazmente.

¿Qué es la limpieza CIP?

CIP son las siglas de Cleaning in Place, limpieza en el lugar. Es un procedimiento que cumple la función de limpiar el interior de un equipo haciendo circular agua y soluciones de limpieza por su interior, sin necesidad de desmontar piezas ni acceder manualmente a las superficies internas. El proceso CIP puede repetirse varias veces al día según la línea de producción y el producto tratado.

Limpieza, desinfección y esterilización: CIP frente a SIP

Limpieza es la eliminación de restos de producto, grasas, proteínas o incrustaciones. Desinfección es la reducción de microorganismos hasta un nivel aceptable para el proceso. Esterilización exige un nivel de control superior y suele identificarse como SIP (Sterilization in Place) cuando se realiza sin desmontar el equipo. Un ciclo CIP puede incluir limpieza y desinfección, pero CIP no significa automáticamente esterilización: la secuencia necesaria depende del sector, el producto y el riesgo del proceso.

CIP, COP y SIP: diferencias

No todo equipo cerrado es automáticamente apto para CIP: algunas piezas pueden requerir desmontaje y limpieza COP, y un mismo equipo puede necesitar una combinación de los tres sistemas.

Cómo funciona un sistema de limpieza CIP

La eficacia de un ciclo depende de cuatro factores clásicos —tiempo, temperatura, acción química y acción mecánica—, conocidos como el círculo de Sinner. En Eurocalder añadimos una quinta condición, tan decisiva como las anteriores: la cobertura. Un ciclo puede tener la temperatura, la concentración y el tiempo correctos y, aun así, resultar ineficaz si existen sombras de pulverización, boquillas mal ubicadas, zonas muertas o fondos que no drenan.

Fases de un ciclo CIP

La secuencia orientativa —no una receta universal, ya que depende del producto y el sector— suele incluir: vaciado o recuperación del producto, preenjuague con agua recuperada o agua de red, lavado alcalino, enjuague intermedio, lavado ácido cuando es necesario, desinfección, enjuague final y eliminación de residuos mediante el drenaje del equipo.

Los productos de limpieza, las temperaturas, la concentración de uso y los tiempos de cada fase no deben fijarse como valores universales: dependen del producto, el material del equipo, el detergente y el riesgo microbiológico del proceso.

Componentes y tipos de sistemas CIP

Una instalación CIP combina depósitos de agua y soluciones de limpieza, bombas de impulsión y retorno, un sistema de calentamiento o intercambiador de calor, dosificación química, válvulas, red de tuberías, dispositivos de pulverización, sensores y un PLC que ejecuta y registra la secuencia.

La cantidad de agua y de solución que maneja depende del número de depósitos y del alcance de la instalación. Según su movilidad puede ser fijo o portátil; según su alcance, centralizado o descentralizado; y según la recuperación, a fondo perdido o con recuperación de agua y detergentes. La elección depende del número de equipos, la distancia entre ellos y la frecuencia de lavado.

Diseño higiénico del depósito: el bloque que decide si el CIP funciona

La eficacia de un ciclo CIP no depende solo del detergente ni del programa automático: depende de cómo se ha diseñado y fabricado el equipo que se va a limpiar.

Drenabilidad y zonas muertas

El equipo debe vaciarse por completo entre fases para evitar agua estancada, dilución del siguiente producto o desarrollo microbiano. Las zonas muertas —conexiones, derivaciones o volúmenes donde la solución no circula con intensidad suficiente— son una de las causas más frecuentes de limpieza deficiente, aunque el ciclo se ejecute correctamente.

Soldaduras y acabado superficial

Cordones irregulares, poros, grietas o escalones retienen producto y dificultan la limpieza, igual que un acabado interior con demasiada rugosidad. Un depósito bien fabricado evita ambos problemas desde la soldadura, no desde el programa de lavado.

Elementos internos, juntas y conexiones

Agitadores, serpentines, sondas y soportes pueden generar sombras de limpieza si no se ubican correctamente. Las juntas deben ser compatibles con la temperatura, el producto y los detergentes previstos, y las conexiones deben permitir que la solución circule sin retenciones.

Parámetros que deben controlarse y cómo se valida la limpieza

Un ciclo CIP registra variables como temperatura, caudal, presión, conductividad y tiempo, que confirman que el ciclo se ha ejecutado según lo previsto. Eso es verificación. La validación es distinta: es la demostración documentada de que el proceso produce de forma repetible el resultado higiénico requerido, mediante inspección visual, muestreo microbiológico o análisis del agua de enjuague. La prueba de riboflavina comprueba la cobertura del dispositivo de pulverización, pero no demuestra por sí sola la limpieza microbiológica del equipo.

Problemas habituales en un sistema CIP

Varios de estos problemas —fondos sin pendiente, boquillas que generan volúmenes muertos, soldaduras interiores irregulares— son fallos de diseño del equipo, no del programa de limpieza.

Limpieza CIP según el equipo y el sector

Un depósito de almacenamiento o tanques de almacenamiento en general dependen sobre todo de su geometría y su drenaje. Un reactor o fermentador añade dificultad por los agitadores, serpentines y sondas. Un intercambiador exige atención a canales estrechos e incrustaciones. Una red de tuberías depende de la velocidad, la turbulencia y el diámetro.

Los requisitos también cambian por sector: la industria de alimentación y bebidas prioriza la seguridad alimentaria y los cambios de producto; la farmacéutica y cosmética exige repetibilidad y documentación; y la química y procesos industriales añade compatibilidad de materiales y control de efluentes.

Qué debe tener un equipo preparado para limpieza CIP

Antes de integrar un depósito, reactor o fermentador en un circuito CIP conviene comprobar: si todas las superficies en contacto reciben solución, si el equipo drena adecuadamente, si existen puntos muertos, si las soldaduras interiores son higiénicas, si las juntas son compatibles con los productos químicos empleados y si puede verificarse la cobertura.

La seguridad del ciclo también depende del diseño: interbloqueos, señalización de estado y protección de bombas evitan derrames, mezclas accidentales o el funcionamiento en seco durante la limpieza.

Diseño y fabricación de equipos preparados para limpieza CIP

En Eurocalder diseñamos y fabricamos depósitos y tanques, reactores, fermentadores e intercambiadores térmicos considerando la drenabilidad, el acabado interior y la posición de conexiones desde la fase de ingeniería, además de sistemas CIP y redes de tuberías integrados con el resto del proceso de producción. Un buen diseño higiénico reduce además el consumo de agua, energía y detergente en cada ciclo, y se traduce en un menor tiempo de parada de la línea al evitar enjuagues adicionales para compensar zonas mal diseñadas.

¿Necesitas un depósito o equipo diseñado para limpiarse eficazmente mediante CIP? Solicita asesoramiento técnico.

Preguntas frecuentes

¿Qué es la limpieza CIP?

Es un método de limpieza que hace circular agua y soluciones detergentes por el interior de depósitos, tuberías y equipos de proceso sin necesidad de desmontarlos. Las siglas provienen del inglés Cleaning in Place. Se utiliza especialmente en industrias donde el equipo se limpia con frecuencia entre lotes o cambios de producto.

¿Qué diferencia hay entre CIP y SIP?

CIP limpia el equipo sin desmontarlo, mientras que SIP (Sterilization in Place) lo esteriliza también sin desmontaje, con un nivel de control microbiológico superior. Un ciclo CIP no implica esterilización: cuando el proceso lo requiere, se añade una fase de SIP adicional, definida según el riesgo y la normativa del sector.

¿Qué diferencia hay entre CIP y COP?

CIP limpia el equipo en su posición habitual, sin desmontar piezas. COP (Cleaning out of Place) requiere desmontar los componentes y limpiarlos en una estación separada. Muchos equipos combinan ambos sistemas: el cuerpo principal se limpia por CIP y ciertas piezas desmontables, por COP.

¿Por qué pueden quedar zonas sin limpiar dentro de un tanque?

Suele deberse a sombras de pulverización, boquillas mal ubicadas, elementos internos que bloquean el paso de la solución o fondos que no drenan por completo. Estos problemas dependen del diseño del depósito, no solo del programa de limpieza, por lo que corregirlos exige revisar la geometría y la posición de los elementos internos.

¿Todos los depósitos pueden incorporar limpieza CIP?

No de forma automática. Un depósito debe diseñarse considerando la drenabilidad, el acabado interior, la posición de las conexiones y la ausencia de zonas muertas. Un equipo con soldaduras irregulares, fondos mal inclinados o elementos internos mal ubicados puede resultar difícil de limpiar aunque disponga de un sistema CIP conectado.

Resumen

• La limpieza CIP permite limpiar equipos sin desmontarlos, pero no equivale automáticamente a desinfección ni a esterilización (SIP).
• CIP, COP y SIP resuelven necesidades distintas y muchos equipos combinan los tres.
• Un ciclo eficaz depende del tiempo, la temperatura, la acción química, la acción mecánica y la cobertura de todas las superficies.
• La drenabilidad, las soldaduras y los elementos internos del depósito condicionan la limpieza tanto como el propio ciclo CIP.
• Verificar que el ciclo se ejecutó según los parámetros no es lo mismo que validar el resultado higiénico.
