Nettoyage CIP : définition, fonctionnement et conception de l’équipement

Le nettoyage CIP (Cleaning in Place), aussi appelé nettoyage in situ, permet de nettoyer l’intérieur des réservoirs, des tuyauteries et des équipements de procédé sans les démonter. Pour que cela fonctionne, un bon détergent ou un programme automatique ne suffisent pas : l’équipement doit être conçu, dès sa phase de conception, pour que la solution de nettoyage atteigne toutes ses surfaces et s’écoule complètement sans immobiliser la production plus longtemps que nécessaire.

Dans cet article, nous expliquons ce qu’est le nettoyage CIP, en quoi il se différencie de COP et SIP, comment fonctionne un cycle et, surtout, ce que doit avoir la conception d’un réservoir ou d’un réacteur pour pouvoir être nettoyé efficacement.

Qu’est-ce que le nettoyage CIP ?

CIP est l’acronyme de Cleaning in Place, nettoyage en place. C’est une procédure qui consiste à nettoyer l’intérieur d’un équipement en faisant circuler de l’eau et des solutions de nettoyage dans son intérieur, sans avoir besoin de démonter des pièces ni d’accéder manuellement aux surfaces internes. Le procédé CIP peut se répéter plusieurs fois par jour selon la ligne de production et le produit traité.

Nettoyage, désinfection et stérilisation : CIP face à SIP

Nettoyage désigne l’élimination des restes de produit, de graisses, de protéines ou d’incrustations. Désinfection désigne la réduction des micro-organismes jusqu’à un niveau acceptable pour le procédé. Stérilisation exige un niveau de contrôle supérieur et s’identifie généralement comme SIP (Sterilization in Place) lorsqu’elle est réalisée sans démonter l’équipement. Un cycle CIP peut inclure nettoyage et désinfection, mais CIP ne signifie pas automatiquement stérilisation : la séquence nécessaire dépend du secteur, du produit et du risque du procédé.

CIP, COP et SIP : différences

Tout équipement fermé n’est pas automatiquement apte au CIP : certaines pièces peuvent nécessiter un démontage et un nettoyage COP, et un même équipement peut avoir besoin d’une combinaison des trois systèmes.

Comment fonctionne un système de nettoyage CIP

L’efficacité d’un cycle dépend de quatre facteurs classiques – temps, température, action chimique et action mécanique -, connus sous le nom de cercle de Sinner. Chez Eurocalder, nous ajoutons une cinquième condition, tout aussi décisive que les précédentes : la couverture. Un cycle peut avoir la température, la concentration et le temps corrects et, malgré cela, s’avérer inefficace s’il existe des zones d’ombre de pulvérisation, des buses mal placées, des zones mortes ou des fonds qui ne se vidangent pas.

Phases d’un cycle CIP

La séquence indicative – il ne s’agit pas d’une recette universelle, car elle dépend du produit et du secteur – comprend généralement : vidange ou récupération du produit, prérinçage à l’eau récupérée ou à l’eau de réseau, lavage alcalin, rinçage intermédiaire, lavage acide si nécessaire, désinfection, rinçage final et élimination des résidus par vidange de l’équipement.

Les produits de nettoyage, les températures, la concentration d’utilisation et les durées de chaque phase ne doivent pas être fixés comme des valeurs universelles : ils dépendent du produit, du matériau de l’équipement, du détergent et du risque microbiologique du procédé.

Composants et types de systèmes CIP

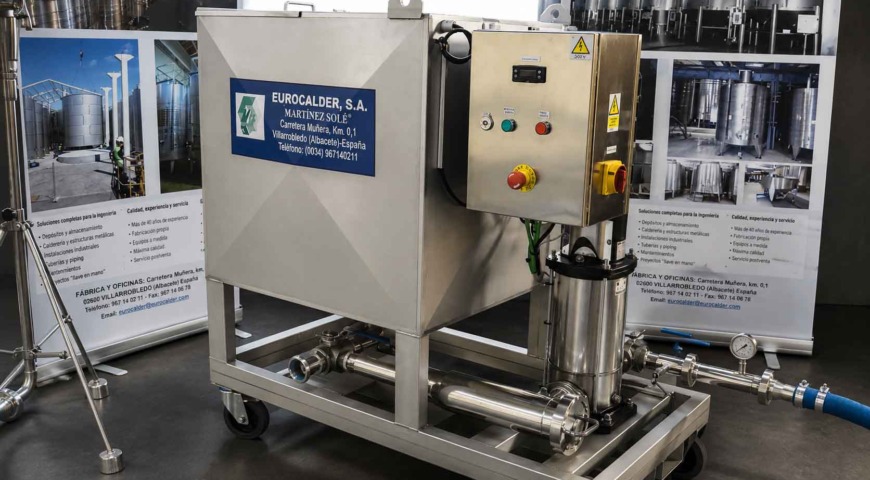

Une installation CIP combine des réservoirs d’eau et de solutions de nettoyage, des pompes de refoulement et de retour, un système de chauffage ou un échangeur de chaleur, un dosage chimique, des vannes, un réseau de tuyauteries, des dispositifs de pulvérisation, des capteurs et un automate qui exécute et enregistre la séquence.

La quantité d’eau et de solution manipulée dépend du nombre de réservoirs et de la portée de l’installation. Selon sa mobilité, elle peut être fixe ou portable ; selon sa portée, centralisée ou décentralisée ; et selon la récupération, à perte ou avec récupération d’eau et de détergents. Le choix dépend du nombre d’équipements, de la distance entre eux et de la fréquence de lavage.

Conception hygiénique du réservoir : l’élément qui décide si le CIP fonctionne

L’efficacité d’un cycle CIP ne dépend pas seulement du détergent ni du programme automatique : elle dépend de la façon dont l’équipement à nettoyer a été conçu et fabriqué.

Drainabilité et zones mortes

L’équipement doit se vider complètement entre les phases pour éviter l’eau stagnante, la dilution du produit suivant ou le développement microbien. Les zones mortes – raccords, dérivations ou volumes où la solution ne circule pas avec une intensité suffisante – sont l’une des causes les plus fréquentes de nettoyage déficient, même si le cycle s’exécute correctement.

Soudures et état de surface

Cordons irréguliers, porosités, fissures ou décrochements retiennent le produit et compliquent le nettoyage, tout comme une finition intérieure trop rugueuse. Un réservoir bien fabriqué évite ces deux problèmes dès la soudure, pas depuis le programme de lavage.

Éléments internes, joints et raccordements

Agitateurs, serpentins, sondes et supports peuvent générer des zones d’ombre de nettoyage s’ils ne sont pas correctement positionnés. Les joints doivent être compatibles avec la température, le produit et les détergents prévus, et les raccordements doivent permettre à la solution de circuler sans rétention.

Paramètres à contrôler et validation du nettoyage

Un cycle CIP enregistre des variables comme la température, le débit, la pression, la conductivité et le temps, qui confirment que le cycle s’est exécuté comme prévu. C’est la vérification. La validation est différente : c’est la démonstration documentée que le procédé produit de façon reproductible le résultat hygiénique requis, au moyen d’une inspection visuelle, d’un échantillonnage microbiologique ou d’une analyse de l’eau de rinçage. Le test à la riboflavine vérifie la couverture du dispositif de pulvérisation, mais ne démontre pas à lui seul la propreté microbiologique de l’équipement.

Problèmes courants dans un système CIP

Plusieurs de ces problèmes – fonds sans pente, buses qui génèrent des volumes morts, soudures intérieures irrégulières – sont des défauts de conception de l’équipement, pas du programme de nettoyage.

Nettoyage CIP selon l’équipement et le secteur

Un réservoir de stockage ou des cuves de stockage en général dépendent surtout de leur géométrie et de leur drainage. Un réacteur ou un fermenteur ajoute de la difficulté à cause des agitateurs, des serpentins et des sondes. Un échangeur exige une attention particulière aux canaux étroits et aux incrustations. Un réseau de tuyauteries dépend de la vitesse, de la turbulence et du diamètre.

Les exigences changent aussi selon le secteur : l’industrie de l’agroalimentaire et des boissons privilégie la sécurité alimentaire et les changements de produit ; la pharmacie et la cosmétique exigent la répétabilité et la documentation ; et la chimie et les processus industriels ajoutent la compatibilité des matériaux et le contrôle des effluents.

Ce que doit avoir un équipement préparé pour le nettoyage CIP

Avant d’intégrer un réservoir, un réacteur ou un fermenteur dans un circuit CIP, il convient de vérifier : si toutes les surfaces en contact reçoivent la solution, si l’équipement se draine correctement, s’il existe des points morts, si les soudures intérieures sont hygiéniques, si les joints sont compatibles avec les produits chimiques utilisés et si la couverture peut être vérifiée.

La sécurité du cycle dépend aussi de la conception : verrouillages, signalisation d’état et protection des pompes évitent les débordements, les mélanges accidentels ou le fonctionnement à sec pendant le nettoyage.

Conception et fabrication d’équipements préparés pour le nettoyage CIP

Chez Eurocalder, nous concevons et fabriquons des réservoirs et cuves, des réacteurs, des fermenteurs et des échangeurs thermiques en tenant compte de la drainabilité, de la finition intérieure et de la position des raccordements dès la phase d’ingénierie, ainsi que des systèmes CIP et réseaux de tuyauteries intégrés au reste du procédé de production. Une bonne conception hygiénique réduit en outre la consommation d’eau, d’énergie et de détergent à chaque cycle, et se traduit par un temps d’arrêt de ligne réduit en évitant des rinçages supplémentaires pour compenser des zones mal conçues.

Besoin d’un réservoir ou d’un équipement conçu pour être nettoyé efficacement par CIP ? Demandez un accompagnement technique.

Questions fréquentes

Qu’est-ce que le nettoyage CIP ?

C’est une méthode de nettoyage qui fait circuler de l’eau et des solutions détergentes à l’intérieur des réservoirs, des tuyauteries et des équipements de procédé sans besoin de les démonter. Le sigle provient de l’anglais Cleaning in Place. Elle est utilisée en particulier dans les industries où l’équipement est nettoyé fréquemment entre les lots ou les changements de produit.

Quelle différence y a-t-il entre CIP et SIP ?

CIP nettoie l’équipement sans le démonter, tandis que SIP (Sterilization in Place) le stérilise également sans démontage, avec un niveau de contrôle microbiologique supérieur. Un cycle CIP n’implique pas de stérilisation : quand le procédé l’exige, une phase de SIP supplémentaire est ajoutée, définie selon le risque et la réglementation du secteur.

Quelle différence y a-t-il entre CIP et COP ?

CIP nettoie l’équipement dans sa position habituelle, sans démonter de pièces. COP (Cleaning out of Place) nécessite de démonter les composants et de les nettoyer dans une station séparée. De nombreux équipements combinent les deux systèmes : le corps principal est nettoyé par CIP et certaines pièces démontables, par COP.

Pourquoi certaines zones peuvent-elles rester non nettoyées à l’intérieur d’une cuve ?

Cela est généralement dû à des zones d’ombre de pulvérisation, des buses mal placées, des éléments internes qui bloquent le passage de la solution ou des fonds qui ne se vidangent pas complètement. Ces problèmes dépendent de la conception du réservoir, pas seulement du programme de nettoyage, si bien que les corriger exige de revoir la géométrie et la position des éléments internes.

Tous les réservoirs peuvent-ils intégrer un nettoyage CIP ?

Pas automatiquement. Un réservoir doit être conçu en tenant compte de la drainabilité, de la finition intérieure, de la position des raccordements et de l’absence de zones mortes. Un équipement avec des soudures irrégulières, des fonds mal inclinés ou des éléments internes mal placés peut s’avérer difficile à nettoyer même s’il dispose d’un système CIP raccordé.

Résumé

• Le nettoyage CIP permet de nettoyer les équipements sans les démonter, mais n’équivaut pas automatiquement à une désinfection ni à une stérilisation (SIP).
• CIP, COP et SIP répondent à des besoins différents et de nombreux équipements combinent les trois.
• Un cycle efficace dépend du temps, de la température, de l’action chimique, de l’action mécanique et de la couverture de toutes les surfaces.
• La drainabilité, les soudures et les éléments internes du réservoir conditionnent le nettoyage autant que le cycle CIP lui-même.
• Vérifier que le cycle s’est exécuté selon les paramètres n’équivaut pas à valider le résultat hygiénique.
