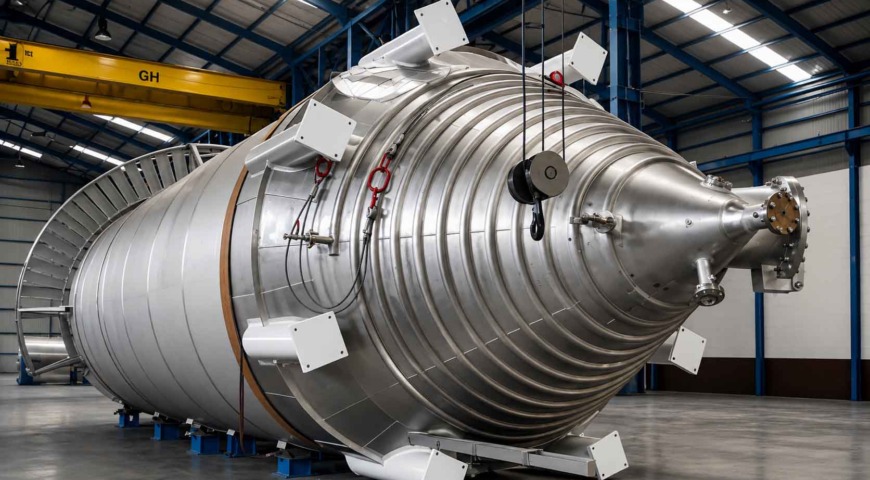

Réfrigération industrielle : fonctionnement et contrôle thermique

La réfrigération industrielle désigne l’ensemble des technologies utilisées pour extraire la chaleur et contrôler la température de produits, procédés, machines ou espaces de grande capacité. Elle peut s’appliquer à des chambres froides, mais aussi à des réservoirs, réacteurs, fermenteurs et échangeurs qui font partie d’un procédé de production.

Dans cet article, nous expliquons le fonctionnement d’un système de réfrigération industrielle et, surtout, la manière dont le froid est réellement transféré à un produit à l’intérieur d’un réservoir ou d’un réacteur, le point où beaucoup de systèmes pourtant bien dimensionnés échouent.

Qu’est-ce que la réfrigération industrielle ?

Il existe différents systèmes de réfrigération industrielle, mais tous partagent le même principe : extraire la chaleur d’un produit, d’un procédé ou d’un espace, et la libérer ailleurs au moyen d’un système frigorifique.

Froid industriel est souvent employé comme synonyme. La réfrigération de procédés applique ce froid directement à une opération de production – une réaction, une fermentation, un mélange -, tandis que la climatisation industrielle contrôle l’air d’une halle de production, pas le produit. Confondre ces notions conduit à mal dimensionner le système : refroidir une salle ne résout pas le même problème que refroidir un réacteur.

Comment fonctionne un système de réfrigération industrielle

Le cycle de compression de vapeur, la technologie la plus courante, combine quatre éléments : le compresseur élève la pression et la température du fluide frigorigène ; le condenseur libère cette chaleur et condense le fluide frigorigène, généralement par refroidissement à air ou à eau ; le détendeur réduit la pression avant l’évaporateur ; et l’évaporateur, qui remplit la fonction d’échangeur de chaleur, absorbe la chaleur du produit ou du fluide à refroidir. La fiabilité du cycle dépend du bon dimensionnement de ces quatre éléments les uns par rapport aux autres.

Circuit primaire et circuit secondaire

Le circuit primaire est celui qui contient le fluide frigorigène du système frigorifique – ammoniac, CO₂, hydrocarbures ou fluides frigorigènes fluorés. Le circuit secondaire transporte cette énergie jusqu’au réservoir ou au réacteur au moyen d’un fluide intermédiaire, généralement de l’eau glycolée ou de la saumure. Séparer les deux circuits limite la charge de fluide frigorigène primaire, permet de distribuer le froid entre plusieurs équipements et réduit les implications de sécurité dans la zone de production. Le choix entre réfrigération directe et indirecte dépend du fluide frigorigène, de la distance, de la puissance et du niveau de sécurité requis.

Comment refroidir un réservoir ou un équipement de procédé

Produire de l’eau froide ne suffit pas : le système doit transférer cette énergie au produit contenu dans l’équipement, et c’est précisément là que beaucoup de projets échouent.

Toutes ces configurations ne font pas partie du catalogue de chaque fabricant : elles doivent être confirmées au cas par cas avant d’être promises à un client.

Réfrigération et agitation : pourquoi c’est important

Un produit stocké sans agitation peut développer une stratification thermique : des températures différentes entre la surface, le fond et les zones proches de la paroi, avec des temps de refroidissement plus longs que prévu. L’agitation favorise une température uniforme et réduit ce temps, mais sa conception dépend de la viscosité, de la densité, du volume et des exigences hygiéniques du produit. C’est l’une des raisons pour lesquelles un réacteur réfrigéré n’est pas simplement un réservoir avec une chemise ajoutée.

Variables pour dimensionner un système de réfrigération

La charge thermique que le système doit évacuer ne dépend pas uniquement du volume du réservoir : elle inclut la chaleur générée par la réaction ou la fermentation, les pertes dans les tuyauteries, la température ambiante et la chaleur apportée par les agitateurs et les pompes.

Types de réfrigération industrielle

La réfrigération par compression de vapeur est la technologie dominante dans la majorité des équipements de réfrigération industrielle, et elle constitue également la base des pompes à chaleur et de la climatisation domestique ou commerciale. La réfrigération par absorption, quant à elle, utilise de l’énergie thermique au lieu d’un compresseur et devient intéressante lorsqu’une chaleur résiduelle est disponible. La réfrigération cryogénique emploie des gaz liquéfiés à très basse température pour la congélation rapide, avec des applications de réfrigération très spécifiques. L’eau réfrigérée ou glycolée, déjà mentionnée comme circuit secondaire, est la solution la plus courante pour alimenter réservoirs et échangeurs sans que le fluide frigorigène primaire ne circule dans l’équipement de procédé.

Fluides frigorigènes industriels

L’ammoniac (R-717) possède de bonnes propriétés thermodynamiques mais exige des mesures de sécurité spécifiques en raison de sa toxicité, en plus de fonctionner à haute pression dans de nombreuses installations. Le dioxyde de carbone ou CO₂ (R-744) est un fluide frigorigène naturel de plus en plus utilisé dans les installations transcritiques, avec un impact environnemental réduit. Les hydrocarbures ont un faible impact environnemental mais sont inflammables, et les fluides frigorigènes fluorés (HFC, HFO) sont soumis à des restrictions croissantes.

Aucun fluide frigorigène n’est « le meilleur » de façon universelle : le choix dépend de la température requise, de la sécurité, de la réglementation et de la compatibilité avec les matériaux de l’équipement.

Réglementation et sécurité

En Espagne, les installations frigorifiques sont régies par le Règlement de sécurité relatif aux installations frigorifiques (Real Decreto 552/2019) et ses instructions techniques complémentaires. Au niveau européen, le règlement (UE) 2024/573 relatif aux gaz fluorés renforce la réduction progressive des HFC et durcit les exigences en matière de fuites, de récupération et de commercialisation. La réglementation applicable à un projet donné dépend du fluide frigorigène, de la charge, de la puissance et du site d’implantation.

Réfrigération des réacteurs et des fermenteurs

Dans les procédés exothermiques, le contrôle thermique évite que la réaction ne s’accélère, protège le produit et améliore la répétabilité du procédé. Dans la fermentation, l’activité biologique dépend directement de la température, et une répartition inégale peut altérer le résultat.

Chez Eurocalder, nous fabriquons des réacteurs à contrôle thermique avec chemise, serpentin ou double enveloppe, et des fermenteurs selon les mêmes critères de conception.

Efficacité énergétique et récupération de chaleur

L’efficacité d’un système de refroidissement ne dépend pas uniquement de la centrale frigorifique : la surface d’échange, la géométrie du réservoir, l’isolation et le nettoyage des surfaces thermiques influencent la consommation d’énergie finale autant que l’équipement frigorifique lui-même. Une bonne conception thermique protège également la qualité du produit, en évitant les variations de température susceptibles de l’altérer. Une partie de la chaleur extraite peut être valorisée pour l’eau chaude, le préchauffage ou le nettoyage, si la simultanéité entre la demande et la production le permet.

Maintenance et problèmes courants

Une grande partie de ces problèmes trouvent leur origine dans la conception de l’équipement – surface thermique, isolation, agitation – et pas uniquement dans l’installation frigorifique.

Réfrigération industrielle par secteur

Dans l’agroalimentaire et les boissons, le contrôle thermique intervient dans la conservation, la fermentation et le refroidissement après traitement thermique. Dans la chimie et les procédés, il est déterminant dans les réacteurs exothermiques et la stabilisation des produits sensibles. Dans la pharmacie et la cosmétique, il exige un contrôle précis et une traçabilité de la température tout au long du procédé.

Conception et fabrication d’équipements à contrôle thermique

Chez Eurocalder, nous concevons des réservoirs à double paroi, des réacteurs et des fermenteurs à chemise, serpentin ou double enveloppe, et nous intégrons des échangeurs thermiques et des réseaux de tuyauterie adaptés à la charge thermique de chaque procédé. La performance d’un système de réfrigération dépend à la fois de la centrale frigorifique et de l’équipement qui reçoit le froid, et c’est précisément là qu’Eurocalder apporte sa valeur d’ingénierie.

Vous avez besoin d’un réservoir ou d’un réacteur à contrôle thermique conçu sur mesure ? Demandez une consultation technique.

Questions fréquentes

Qu’est-ce que la réfrigération industrielle ?

C’est l’ensemble des technologies qui extraient la chaleur pour contrôler la température de produits, procédés, machines ou espaces de grande capacité. Elle s’applique aussi bien aux chambres frigorifiques qu’aux réservoirs, réacteurs et fermenteurs, avec des exigences différentes selon que l’objectif est de conserver un produit ou de contrôler une réaction en cours.

Quelle différence entre froid industriel et climatisation ?

Le froid industriel et la réfrigération de procédés contrôlent la température d’un produit, d’une machine ou d’une opération de production. La climatisation industrielle contrôle l’ambiance d’une halle de production ou d’une zone de travail. Les deux peuvent coexister dans la même usine, mais ils répondent à des besoins et à des dimensionnements différents.

Comment refroidir un produit à l’intérieur d’un réservoir ?

Au moyen d’une chemise extérieure, d’un serpentin intérieur ou extérieur, ou d’un échangeur externe dans lequel le produit est recirculé. Le choix dépend de la surface disponible, du produit, du besoin d’agitation et des exigences de nettoyage de l’équipement, et doit être défini dès la phase de conception du réservoir ou du réacteur.

Pourquoi est-il important d’agiter un produit pendant le refroidissement ?

Parce qu’un produit non agité peut développer une stratification thermique : la surface, le fond et les zones proches de la paroi refroidissent à des rythmes différents, ce qui allonge le temps de procédé. L’agitation répartit la température de façon plus uniforme, bien que sa conception dépende de la viscosité et de la sensibilité du produit.

Comment calculer la puissance frigorifique nécessaire ?

On part de la charge thermique totale : la chaleur du produit lui-même, celle générée par la réaction ou la fermentation, les pertes dans les tuyauteries et les réservoirs, et celle apportée par les agitateurs et les pompes. Le système doit être dimensionné pour la condition la plus exigeante prévue, et non pour la moyenne, toujours au moyen d’un calcul d’ingénierie et non d’une estimation simplifiée.

Résumé

• Réfrigération industrielle, froid industriel, réfrigération de procédés et climatisation ne sont pas des synonymes exacts.
• Le circuit secondaire (eau glycolée ou saumure) sépare le fluide frigorigène primaire du produit et facilite la distribution du froid entre plusieurs équipements.
• Le froid doit être transféré au produit par chemise, serpentin ou échangeur : c’est là que beaucoup de systèmes pourtant bien dimensionnés au niveau de la centrale frigorifique échouent.
• L’agitation évite la stratification thermique, mais dépend de la viscosité et de la sensibilité du produit.
• La performance dépend à la fois de l’installation frigorifique et de la conception du réservoir ou du réacteur qui reçoit le froid.
